[OpenCV] 캐스케이드 분류기와 얼굴 검출

캐스케이드 분류기(cascade classifier)란



캐스케이드 분류기란 얼굴 검출에 사용되는 알고리즘이다.

​

OpenCV에서 제공하는 얼굴 검출 기능은 2001년에 비올라(P. Viola)와 존스(M. Jones)가 발표한

부스팅(boosing) 기반의 캐스케이드 분류기 알고리즘을 기반으로 만들어졌다.

비올라-존스 얼굴 검출 알고리즘이라고도 부른다.

​

비올라 존스 얼굴 검출 알고리즘은 기본적으로 영상을 24 x 24 크기로 정규화한 후에

하르 필터(Haar-like filter) 집합으로부터 특징 정보를 추출하여 얼굴 여부를 판단한다.

​

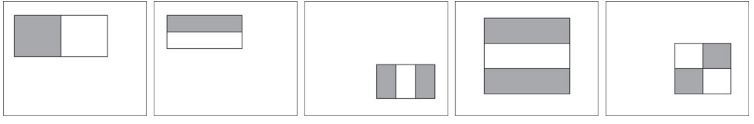

하르필터란 흑백 사각형이 서로 붙어 있는 형태로 구성된 필터이며, 아래와 같은 예다.

하르 필터 향태에서 흰색 영역 픽셀 값은 모두 더하고, 검은색 영역 픽셀 값은 모두 빼서 하나의 특징 값을 얻을 수 있다.

​

사람의 정면 얼굴 형태가 전형적으로 밝은 영역(이마, 미간, 볼 등)과 어두운 영역(눈썹, 입술 등)이

정해져 있기 때문에 하르 필터로 구한 특징 값은 얼굴을 판별하는 용도로 사용할 수 있다.

​

24 x 24 크기에서 다양한 하르 필터를 대략 18만개 생성할 수 있고, 픽셀의 합, 차 계산이 복잡하지는 않지만

시간이 오래 걸린다는 단점이 있다.

이러한 단점을 해결하기 위해 나온 것이 에이다부스트(adaboost) 알고리즘과 적분 영상(integral image)이다.

​

에이다부스트 알고리즘은 수많은 하르 필터 중에서 얼굴 검출에 효과적인 필터를 선별하는 역할을 수행한다.

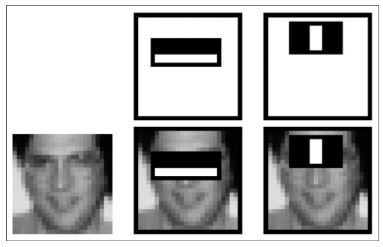

아래가 대표적인 예이다.

비올라와 존스는 대부분의 영상에 얼굴이 한 두개고 나머지는 얼굴이 아니라고 판단했다.

비올라 존스 알고리즘에서 케이스케이드 구조라는 새로운 방식을 도입하여 얼굴이 아닌 영역을 빠르게 걸러 내는 방식을 사용한다.

​

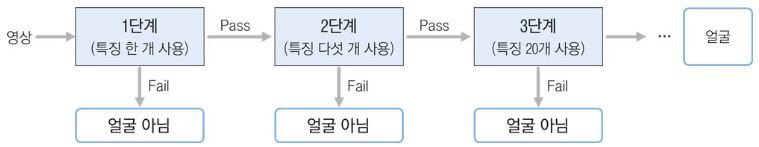

아래는 케스케이드 구조이다.

​

케스케이드 구조 1단계에서는 얼굴 검출에 가장 유용한 하르 필터 하나를 사용한다.

얼굴이 아니라고 판단되면 이후 하르 필터 계산은 수행하지 않는다.

​

1단계를 통과하면 2단계에서 하르 필터 다섯 개를 사용하여 얼굴인지 아닌지를 검사하고,

얼굴이 아니라고 판단되면 이후 단계의 검사는 수행하지 않는다.

​

이러한 방식으로 얼굴이 아닌 영역을 빠르게 제거하며, 얼굴 검출 동작을 빠르게 할 수 있는 성능이 있다.

​

CascadeClassifier 클래스



OpenCV에서는 비올라 존스 알고리즘을 구현하여 객체를 분류할 수 있는 클래스를 제공한다.



CascadeClassifier 클래스는 미리 훈련된 객체 검출 분류기 XML 파일을 불러오는 기능과 주어진 영상에서

객체를 검출하는 기능으로 이루어져 있다.



class CascadeClassifier
{
public:
	CascadeClassifier();                          // 클래스의 기본 생성자
	CascadeClassifier(const String& filename);    // 파일 이름으로 받는 생성자
	~CascadeClassifier();                         // 클래스의 소멸자

	bool load(const String& filename);            // load() 멤버 함수로 분류기 XML 파일을 불러옴
	bool empty() const;                           // empty() 멤버 함수는 분류기가 정상적으로 불려왔는지 검사

	void detecMultiScale(InputArray image,        // 영상에서 객체 검출
		std::vector<Rect>& objects,
		double scaleFactor = 1.1,
		int minNeighbors = 3, int flags = 0,
		Size minSize = Size(),
		Size maxSize = Size());
	...
};



CascadeClassifier 클래스를 이용하여 객체를 검출하려면 먼저 CascadeClassifier 객체를 생성해야 한다.



객체를 생성한 후 미리 훈련된 분류기 정보를 불러올 수 있다. 분류기 정보는 XML 파일 형식으로 저장되어 있으며,

CascadeClassifier::load() 멤버 함수를 이용하여 분류기 XML 파일을 불러올 수 있다.



void CascadeClassifier::load(const String& filename);

filename : 불러올 분류기 XML 파일 이름



불러올 XML 파일이 프로그램 실행 폴더에 있다면 파일 이름만 인자로 전달하면 된다.

만약 다른 폴더에 있다면 상대 경로 또는 절대 경로 형태의 문자열을 filename 인자로 전달한다.

​

OpenCV는 미리 훈련된 얼굴 검출, 눈 검출 등을 위한 분류기 XML 파일을 제공한다.

이러한 XML 파일은 %OPENCV_DIR%\etc\haarcascades 폴더에서 찾을 수 있다.

XML 파일 이름	검출 대상
haarcascade_frontalface_default.xml haarcascade_frontalface_alt.xml haarcascade_frontalface_atl2.xml haarcascade_frontalface_alt_tree.xml	정면 얼굴 검출
haarcascade_profileface.xml	측면 얼굴 검출
haarcascade_smile.mxl	웃음 검출
haarcascade_eye.xml haarcascade_eye_tree_eyeglasses.xml haarcascade_lefteye_2splits.xml haarcascade_righteye_2splits.xml	눈 검출
haarcascade_frontalcatface.xml haarcascade_frontalcatface_extended.xml	고양이 얼굴 검출
haarcascade_fullbody.xml	사람의 전신 검출
haarcascade_upperbody.xml	사람의 상반신 검출
haarcascade_lowerbody.xml	사람의 하반신 검출
haarcascade_russian_plate_number.xml haarcascade_licence_plate_rus_16stages.xml	러시아 자동차 번호판 검출

CascadeClassfier 객체를 생성한 후 XML 파일을 불러오기 위한 코드는 다음과 같다.

CascadeClassifier classifier("haarcascade_frontalface_default.xml");



객체를 생성 후, 동시에 XML 파일을 불러올 수 있는 생성자가 있어 한 줄로 표현할 수 있다.

​

XML 파일이 불렀으면 정상적으로 불러졌는지 확인해야 할 때는 CascadeClassifier::empty() 멤버 함수를 이용한다.



bool CascadeClassifier::empty() const

반환값 : 분류기 파일을 정상적으로 불러왔으면 false, 아니면 true 반환



객체 검출 함수



XML 파일을 불러온 후 객체 검출은 CascadeClassifier::detectMultiScale() 멤버 함수를 이용하여 객체를 검출한다.



void CascadeClassifier::detecMultiScale(InputArray image, vector<Rect>& objects, double scaleFactor = 1.1,
                                         int minNeighbors = 3, int flags = 0, Size,
                                         minSize = Size(), Size maxSize = Size());

image : 입력 영상으로 CV_8U 깊이의 행렬
objects : 검출된 객체의 사각형 좌표 정보
scaleFactor : 검색 윈도우 확대 비율로 1보다 커야 한다.
minNeightbors : 검출 영역으로 선택하기 위한 최소 검출 횟수
flags : 현재 사용하지 않는다.
minSize : 검출할 객체의 최소 크기
maxSize : 검출할 객체의 최대 크기



이 함수는 입력 영상 image에서 다양한 크기의 객체 사각형 영역을 검출할 수 있다.

만약 입력 영상이 3채널 컬러 영상이면 함수 내부에서 그레이스케일 형식으로 반환하여 객체를 검출한다.



#include <iostream>
#include <opencv2/opencv.hpp>

using namespace std;
using namespace cv;

int main()
{
	Mat src = imread("C:/opencv/ch02/Project1/lenna.bmp");
	if (src.empty()) {
		cout << "Image Load Fail" << endl;
	}

	CascadeClassifier face_classifier("C:/opencv/ch02/Project1/haarcascade_frontalface_default.xml");
	CascadeClassifier eye_classifier(("C:/opencv/ch02/Project1/eye.xml");

	if (face_classifier.empty() || eye_classifier.empty()) {
		cout << "XML Load Fail" << endl;
	}

	vector<Rect> faces;
	face_classifier.detectMultiScale(src, faces);

	for (Rect face : faces) {
		rectangle(src, face, Scalar(255, 0, 0), 2);

		Mat faceROI = src(face);
		vector<Rect> eyes;
		eye_classifier.detectMultiScale(faceROI, eyes);

		for (Rect eye : eyes) {
			Point center(eye.x + eye.width / 2, eye.y + eye.height / 2);
			circle(faceROI, center, eye.width / 2, Scalar(255, 255, 0), 2, LINE_AA);
		}
	}

	imshow("src", src);

	waitKey();
}

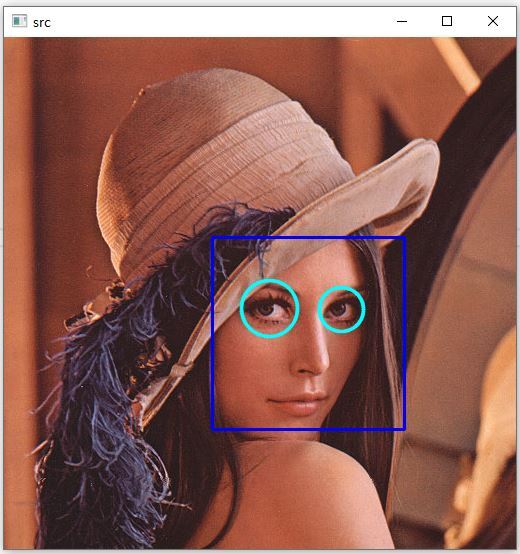

실행 결과

성공적으로 얼굴과 눈이 검출되는 것을 볼 수 있다.
